Votre eau chaude tarde à venir et vous êtes équipés d’un chauffe-eau thermodynamique Thermor ? La solution est de faire un bouclage sanitaire. Découvrez dans cet article comment faire un bouclage sanitaire sur votre chauffe-eau thermodynamique.
Bouclage sanitaire sur un chauffe-eau thermodynamique avec ballon tampon
Le bouclage sanitaire d’un ballon d’eau chaude thermodynamique est étudié pour ne pas brasser l’eau dans la cuve qui abaisserait la température dans la cuve et d’empêcher les démarrages à répétition de la pompe à chaleur.
La boucle d’eau chaude d’un ballon thermodynamique est équipée d’un ballon d’eau chaude électrique de petite capacité installé sur le réseau d’eau chaude et au plus près des points d’eau. Pour un fonctionnement optimal nous conseillons de calorifuger les tuyaux d’eau chaude et d’alimenter le ballon tampon en alimentation permanente.
La mise en œuvre avec un ballon tampon peut être réalisée de 2 manières – avec ou sans pompe de charge.

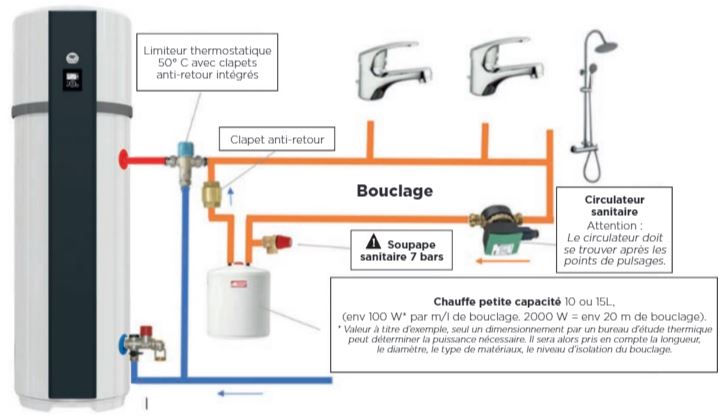

Bouclage sanitaire sur un chauffe-eau thermodynamique avec une pompe de charge
La mise en œuvre du bouclage sanitaire équipée à la fois d’une pompe de circulation et d’un ballon tampon est aussi technique qu’efficace puisque le principe est d’obtenir une boucle d’eau chaude constante, ou aux heures souhaitées, dans le but d’avoir de l’eau chaude très rapidement. Une telle installation est réalisée par un installateur qui possède les connaissances techniques.
La boucle d’eau chaude sanitaire possède l’avantage de ne pas créer de mouvement d’eau jusqu’au chauffe-eau qui casserait la stratification* de l’eau dans la cuve qui réduirait la température de l’eau stockée et relancer sans cesse une chauffe. On préserve ainsi la durée de vie de la pompe à chaleur du chauffe-eau thermodynamique.
*couche d’eau chaude vers le haut, eau froide vers le bas
Ce schéma est suggéré pour les modèles de chauffe-eau thermodynamique et électriques. Le schéma présenté est un schéma de principe et que la mise en œuvre doit répondre à la norme DTU 60.1
Bouclage sanitaire sur un chauffe-eau thermodynamique avec un ballon tapon, sans pompe de circulation
Cette configuration plus simple que la précédente n’intègre pas de boucle d’eau chaude ni de circulateur d’eau chaude.
La pression de l’eau suffit à pousser l’eau chaude depuis la source d’eau chaude principale jusqu’au ballon tampon installé à proximité des points de puisages. Vous comprendrez que les premiers litres d’eau tempérés seront distribués par le petit ballon d’eau chaude électrique alimenté en permanence tandis que les litres d’eau froide dans le réseau d’eau chaude viendront se mélanger et se réchauffer dans ce dernier.
Ce schéma est suggéré pour les modèles de chauffe-eau électrique et les modèles de chauffe-eau thermodynamique. Le schéma présenté est un schéma de principe et que la mise en œuvre doit répondre à la norme DTU 60.1
Découvrez aussi comment faire un bouclage sanitaire sur un chauffe-eau électrique.
