Que signifient les pictogrammes des boîtiers de chauffage électrique ?
L'équipe Thermor
Expert de la rénovation énergétique
mise à jour le 23.01.2026
Sommaire
Vous souhaitez connaître la signification des pictogrammes sur votre boîtier de commande.
A l'aide des photos de boîtier ci-dessous, sélectionnez l'article dédié à votre boitier de commande.
Pour consulter votre notice : consultez la doc et saisissez votre référence ou nom du produit.

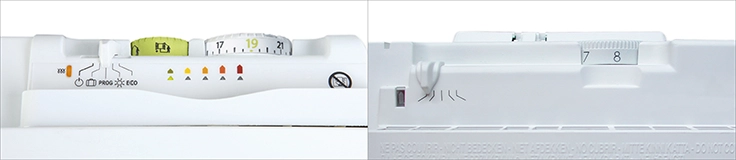

Boîtier commande à molette
Consultez votre notice sur le site Thermor.fr en saisissant la référence de votre produit à 6 chiffres présente sur le côté de votre appareil.
Signification des pictogrammes de votre boîtier
Le soleil symbolise le mode CONFORT
| Cette fonctionnalité permet de régler la température de la pièce selon votre besoin. Le mode Confort appelé aussi mode Présence est actif lorsque vous êtes présent dans la pièce. La température Confort est la base pour définir : les températures ECO (mode Absence), Confort -1°c et Confort -2°c. |
| |
|
Le pictogramme Lune / ECO symbolise le mode ECO
| La lune ou les lettres ECO répondent à la position économique. Cette fonctionnalité abaisse la température de 3.5°C par rapport à la position Confort afin qu'une température minimale soit maintenue en permanence. Le mode ECO appelé aussi mode Absence est utilisé lorsque la pièce n’est pas occupée. Exemples : la nuit, lors de vos absences journalières ou inférieures à 48 heures. |
| |
|
Confort -1°C , Confort-2°C
| Le mode confort -1°C correspond à la température confort désirée réduite de 1°C Le mode confort -2°C correspond à la température confort désirée réduite de 2°C |
|
L'horloge symbolise le mode PROGRAMMATION
| Cette fonctionnalité permet de prendre en compte une programmation déportée (programmation par carte, gestionnaire d'énergie, programmateur centralisé ou Cozytouch avec interface afin d'obtenir une chaleur constante, à un moment précis de la journée. C'est un moyen d'économiser de l'énergie et ainsi réduire votre facture d'électricité lorsque les pièces sont inoccupées. |
| |
| |
|
La valise ou le flocon représentent le mode Absence/Hors-gel
| C'est une fonctionnalité qui est préconisé lors de vos absences de plus de 48 heures (vacances). Le mode Absence / Hors gel signifie que le radiateur électrique est doté d'un dispositif qui assure une température minimale de 7°C dans la pièce. Ainsi, il évite tout risque de gel à l'intérieur du logement, quelle que soit la température extérieure. |
|
ON/OFF : arrêt de l’appareil
| Cette fonctionnalité permet d'allumer ou éteindre / mettre en veille votre radiateur. En cas d'interrupteur : 1 signifie : la Marche , le 0 : l’Arrêt de l’appareil. S'il s'agit d'une touche mécanique ronde, Il peut s’agir d’une mise en veille de l’appareil. |
Le voyant de chauffe
| Le symbole allumé indique que votre radiateur est en cours de chauffe. |
| L’appareil est en chauffe pour atteindre la température demandée. |
| L’appareil chauffe pour maintenir la température de la pièce. |
| L’appareil ne chauffe pas. |
La molette de réglage de température
| La molette de réglage de température vous permet de déterminer la température souhaitée en mode Confort /Présence. 5 correspond à une température d'environ 19/20° C, ajustez le réglage suivant le confort désiré. |
| |
| Les modèles équipés de 2 molettes offrent l’avantage de déterminer la différence de température entre le Confort/ Présence et l’ECO /Absence grâce à la molette B et 3. Une différence de 3.5°c est recommandée. |
| |
|
La détection de Présence/ Absence
| La détection de Présence / Absence ou parfois appelé Sweetcontrol offre la possibilité de chauffer votre pièce en Confort lorsque la personne est détectée. L'appareil applique la température de consigne enregistrée. La détection ne se fait pas en dessous du capteur. |
| Lorsque le picto contient une fenêtre ouverte et une détection d'occupation, alors les 2 fonctionnalités sont activées simultanément. |
|
La détection de fenêtre ouverte
|
| La fonctionnalité Détection de fenêtre ouverte permet de détecter la chute de température liée à l’ouverture d'une fenêtre. Ainsi, automatiquement, l'appareil se positionnera en Hors-Gel / 7°c, pour éviter tout gaspillage d’énergie. Le saviez-vous ? L'appareil réagit aux ouvertures et fermetures de fenêtre, en fonction de plusieurs variables, dont notamment :
|
|
|
Mode Télécommande ou Manuel
| Sur la gamme de radiateurs Equateur IR à télécommande infra rouge, l’icône Télécommande est la position par laquelle vous pouvez piloter l’appareil avec la télécommande. Ce n’est pas une programmation. |
| Sur ce même modèle, en sélectionnant la main, la molette de réglage de température est en mode manuelle |

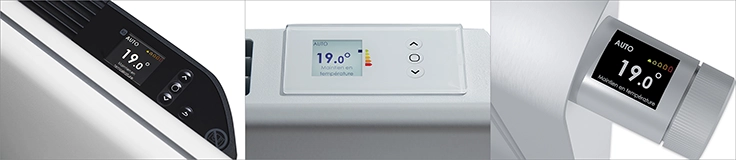

Boîtier commande digital
Consultez votre notice sur le site Thermor.fr en saisissant la référence de votre produit à 6 chiffres présente sur le côté de votre appareil.
Signification des pictogrammes de votre boîtier de commande digital
Le soleil symbolise le mode CONFORT
|
| Cette fonctionnalité permet de régler la température de la pièce selon votre besoin. Le mode Confort appelé aussi mode Présence est actif lorsque vous êtes présent dans la pièce. La température Confort est la base pour définir : les températures ECO (mode Absence), Confort -1°c et Confort -2°c. |
|
| |
|
| |
| Visible dans le planning de chauffe, ce symbole s’affiche aux heures de Présence dans la pièce. |
Le pictogramme Lune / ECO symbolise le mode ECO
|
| La lune ou les lettres ECO répondent à la position économique. Cette fonctionnalité abaisse la température de 3.5°C par rapport à la position Confort afin qu'une température minimale soit maintenue en permanence. Le mode ECO appelé aussi mode Absence est utilisé lorsque la pièce n’est pas occupée. Exemples : la nuit, lors de vos absences journalières ou inférieures à 48 heures. |
|
| |
|
| |
| Ce symbole représentant une plume allège votre facture d’électricité en réalisant une baisse de la température de la pièce en journée lorsque vous vous absentez. |
| Visible dans le mode Programmation, le mode nocturne vous permet de régler une température spécifique la nuit |
L'horloge symbolise le mode PROGRAMMATION
|
| Cette fonctionnalité permet de programmer vos heures de Présence / Confort et d’Absence / ECO afin d'obtenir une chaleur constante, à un moment précis de la journée. C'est un moyen d'économiser de l'énergie et ainsi réduire votre facture d'électricité lorsque les pièces sont inoccupées. |
| |
| |
|
| |
| |
| Programmation Interne Certains appareils de chauffage de dernière génération, proposent une programmation intégrée modifiable ou non modifiable (pré-enregistrée) , on dit qu’elle est embarquée. |
| |
| P1, P2, P3 symbolise une programmation non modifiable Certains modèles possèdent des programmations non modifiables (pré-enregistrées) . Les différentes plages horaires de température sont représentées avec les pictogrammes P1, P2 ou P3. En revanche, vous pouvez choisir votre programmation en fonction de votre rythme de vie pour chaque jour de la semaine. |
| Programmation Externe grâce au fil pilote L'appareil de chauffage est relié à un système de programmation centralisé (programmateur centralisé, gestionnaire d'énergie, interface Cozytouch). Il s’agit de Programme Externe. Le FP signifie Fil Pilote. |
|
| |
|
|
Le flocon représente le mode Absence/Hors-gel
|
| C'est une fonctionnalité qui est préconisée lors de vos absences de plus de 48 heures (vacances). Le mode Absence / Hors gel signifie que le radiateur électrique est doté d'un dispositif qui assure une température minimale de 7°C dans la pièce. Ainsi, il évite tout risque de gel à l'intérieur du logement, quelle que soit la température extérieure. |
|
|
ON/OFF : arrêt de l’appareil
| Cette fonctionnalité permet d'allumer ou éteindre / mettre en veille votre radiateur. En cas d'interrupteur : 1 signifie : la Marche , le 0 : l’Arrêt de l’appareil. S'il s'agit d'une touche mécanique ronde, Il peut s’agir d’une mise en veille de l’appareil. |
Le voyant de chauffe
|
| Le symbole allumé indique que votre radiateur est en cours de chauffe. |
La détection de Présence/ Absence
| La détection de Présence / Absence ou parfois appelée Sweetcontrol offre la possibilité de chauffer votre pièce en Confort lorsque la personne est détectée. L'appareil applique la température de consigne enregistrée. La détection ne se fait pas en dessous du capteur. Le saviez-vous ? Certains modèles bas ne sont pas équipés du détecteur de Présence/Absence. |
|
| |
| |
| |
| Lorsque le picto contient une fenêtre ouverte et une détection d'occupation, alors les 2 fonctionnalités sont activées simultanément. |
Le Mode Auto / Auto-programmation
| La fonctionnalité AUTO permet au radiateur d'apprendre, mémoriser et évaluer en permanence le rythme de vie du foyer pour adapter la température de votre pièce. Le mode détection de Présence / Absence permet de visualiser les périodes de Présence observées par l’appareil pour chaque jour de la semaine. |
|
Le Mode BASIC
| Présent sur certains boîtiers de commande digitaux, le mode Basic applique la température de consigne Confort / Présence demandée sans tenir compte de la programmation. |
La détection de fenêtre ouverte
| La fonctionnalité Détection de fenêtre ouverte permet de détecter la chute de température liée à l’ouverture d'une fenêtre. Ainsi, automatiquement, l'appareil se positionnera en Hors-Gel / 7°c, pour éviter tout gaspillage d’énergie. Le saviez-vous ? L'appareil réagit aux ouvertures et fermetures de fenêtre, en fonction de plusieurs variables, dont notamment :
|
|
Le Pictogramme Mode
| Pictogramme permettant d'accéder au menu de réglages de base. Le pictogramme Mode vous amènera vers les toutes les fonctionnalités de votre radiateur Thermor. |
Le menu Installateur
| Il vous donne accès au menu avancé de l’appareil pour obtenir des informations. Accès au menu Expert. |
| |
| Information. Accès au menu Expert |
| Accès au menu Expert. |
La fonction Équilibre
| Présente sur quelques appareils de chauffage, cette fonction vous permet de régler votre radiateur à la température optimale, le juste équilibre entre votre confort et vos économies. La température est fixée à 19°C (±0.5°C) en mode Confort et 15.5°C (±0.5°C) en mode Eco. |
|
Action impossible
| L’action demandée n’est pas accessible. Pour en savoir plus, reportez-vous à la notice de votre appareil. |
| L’accès à certaines fonctions ont été verrouillées. Pour en savoir plus, reportez-vous à la notice de votre appareil. |
Affichage délestage
DELESTAGE | Cette information apparaît lorsque le radiateur reçoit un ordre prioritaire dit "Délestage" depuis un délesteur sur son fil pilote. Cet ordre est prioritaire, c’est-à-dire qu’aucune action ne sera prise en compte tant que le délestage est présent. Il évite les coupures d'électricité en cas de surconsommation. cette information apparaît si votre programmation centralisée est en mode été / Off. Dans le cas contraire contactez un installateur. |
DEL |
L'indicateur de Consommations
| Cette échelle de consommation répond au Grenelle de l'environnement et vous aide à réaliser des économies d'énergie en visualisant le niveau de consommation grâce aux pictogrammes et au code couleur. Plus la flèche est vers le haut et moins vous consommez. |
| |
| |
|
Connectivité et accès personnes en situation de handicap
| Cette icône est le témoin de connectivité à l’application Cozytouch. |
| Ce symbole apparait à l’écran lorsque l’Appui touches est actif c’est-à-dire que les touches fonctionnent uniquement par un appui long (accessibilité pour les personnes en situation de handicap). |
Boîtier déporté avec une programmation centralisée
Ces boîtiers permettent de programmer votre installation de chauffage électrique selon le rythme de vie de votre foyer. Le réglage de la température se fait sur chaque radiateur.
Signification des pictogrammes de votre centrale de programmation
Le soleil symbolise le mode CONFORT
|
| Confort appelé aussi mode Présence est actif lorsque vous êtes présent dans la pièce. La température Confort est la base pour définir : les températures ECO (mode Absence), Confort -1°c et Confort -2°c. |
CONFORT |
Le pictogramme Lune / ECO symbolise le mode ECO
|
| La lune ou les lettres ECO répondent à la position économique. Cette fonctionnalité abaisse la température de 3.5°C par rapport à la position Confort afin qu'une température minimale soit maintenue en permanence. Le mode ECO appelé aussi mode Absence est utilisé lorsque la pièce n’est pas occupée. Exemples : la nuit, lors de vos absences journalières ou inférieures à 48 heures. |
|
|
Confort -1°C , Confort-2°C
|
| Certains boîtiers de commande déportés permettent de définir une température de Confort -1°c ou de Confort -2°c si celui-ci est relié à un programmateur offrant cette programmation. |
|
|
P1, P2, P3 symbolise une programmation non modifiable
|
| Ces modèles possèdent des programmations non modifiables (pré-enregistrées) . Les différentes plages horaires de température sont représentées avec les pictogrammes P1, P2 ou P3. En revanche, vous pouvez choisir votre programmation en fonction de votre rythme de vie pour chaque jour de la semaine. |
La valise ou le flocon représentent le mode Absence/Hors-gel
|
| C'est une fonctionnalité qui est préconisé lors de vos absences de plus de 48 heures (vacances). Le mode Absence / Hors gel signifie que le radiateur électrique est doté d'un dispositif qui assure une température minimale de 7°C dans la pièce. Ainsi, il évite tout risque de gel à l'intérieur du logement, quelle que soit la température extérieure. |
|
Le menu Installateur
|
| Informations |
| Paramétrages |
Cadenas : verrouillage des commandes
| Cette fonctionnalité permet de verrouiller les commandes de votre appareil et ainsi éviter toute manipulation intempestive. |

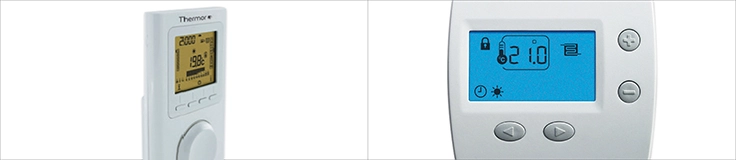

Boîtier commande déporté relié à votre système de plancher chauffant électrique
Consultez votre notice sur le site Thermor.fr en saisissant la référence de votre produit à 6 chiffres présente sur le côté de votre appareil.
Signification des pictogrammes de votre boîtier
Le soleil symbolise le mode CONFORT
|
| Cette fonctionnalité permet de régler la température de la pièce selon votre besoin. Le mode Confort appelé aussi mode Présence est actif lorsque vous êtes présent dans la pièce. La température Confort est la base pour définir : les températures ECO (mode Absence), Confort -1°c et Confort -2°c. |
Le pictogramme Lune symbolise le mode ECO
|
| La lune répond à la position économique. Cette fonctionnalité abaisse la température de 3.5°C par rapport à la position Confort afin qu'une température minimale soit maintenue en permanence. Le mode ECO appelé aussi mode Absence est utilisé lorsque la pièce n’est pas occupée. Exemples : la nuit, lors de vos absences journalières ou inférieures à 48 heures. |
Confort -1°C , Confort-2°C
|
| Mode permettant de définir une température de Confort à -1°c ou -2°c |
|
|
L'horloge symbolise le mode PROGRAMMATION
|
| Cette fonctionnalité permet de prendre en compte une programmation déportée (programmation par carte, gestionnaire d'énergie, programmateur centralisé ou Cozytouch avec interface afin d'obtenir une chaleur constante, à un moment précis de la journée. C'est un moyen d'économiser de l'énergie et ainsi réduire votre facture d'électricité lorsque les pièces sont inoccupées. |
|
| Cette fonctionnalité est directement intégrée dans le thermostat. Elle permet de programmer vos heures de Présence / Confort et d’Absence / ECO afin d'obtenir une chaleur constante, à un moment précis de la journée. C'est un moyen d'économiser de l'énergie et ainsi réduire votre facture d'électricité lorsque les pièces sont inoccupées. |
La valise ou le flocon représentent le mode Absence/Hors-gel
|
| C'est une fonctionnalité qui est préconisé lors de vos absences de plus de 48 heures (vacances). Le mode Absence / Hors gel signifie que le radiateur électrique est doté d'un dispositif qui assure une température minimale de 7°C dans la pièce. Ainsi, il évite tout risque de gel à l'intérieur du logement, quelle que soit la température extérieure. |
|
|
ON/OFF : arrêt de l’appareil
|
| Cette fonctionnalité permet d'allumer ou éteindre / mettre en veille votre radiateur. En cas d'interrupteur : 1 signifie : la Marche , le 0 : l’Arrêt de l’appareil. S'il s'agit d'une touche mécanique ronde, Il peut s’agir d’une mise en veille de l’appareil. |
Le voyant de chauffe
| Le symbole allumé indique que votre radiateur est en cours de chauffe. |
Le Mode Auto
|
| La fonctionnalité AUTO permet au radiateur de suivre la programmation du jour. |
Cadenas : verrouillage des commandes
|
| Cette fonctionnalité permet de verrouiller les commandes de votre appareil et ainsi éviter toute manipulation intempestive. |
Mode party
| Mode Party sur Thermostat Mozaïk. Réalise un passage en Mode Confort en dérogation. |
Température mesurée
| Température relevée dans la pièce |
Pile usée
| Ce pictogramme s'affiche lorsqu'il est nécessaire de changer la ou les pile(s) |
Transmission radio
| Indique que le Thermostat communique avec le récepteur. |
Si vous ne possédez pas la notice, nous vous conseillons de télécharger celle-ci, disponible sur notre site :
