Comment entretenir un chauffe-eau thermodynamique Aéromax 5 ?

Afin de conserver les performances de votre chauffe-eau thermodynamique Thermor pendant de longues années, il est essentiel de procéder à un entretien et à un contrôle des équipements tous les ans* pour la pompe à chaleur et tous les 2 à 3 ans pour la cuve. L'entretien du chauffe-eau thermodynamique Thermor est à adapter selon les conditions de mise en œuvre et le modèle d'appareil en question. Ce tutoriel vous permettra d’effectuer un nettoyage de la partie pompe à chaleur et de l’évacuation des condensats. Si besoin, vous pouvez vous référer à la notice de votre appareil.

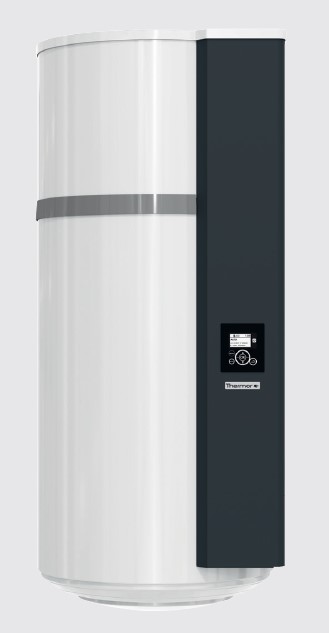

Entretenir son chauffe-eau thermodynamique  Aéromax  5 MURAL Thermor (100 litres et 150 litres)

Avant toute manipulation sur votre chauffe-eau Thermodynamique, il est primordial de couper l’alimentation de votre appareil sur votre tableau électrique et de vérifier l’absence de tension.

Veuillez noter que le tutoriel ci-dessous comporte certaines opérations qui peuvent nécessiter les compétences d'un professionnel c'est pourquoi nous vous suggérons de contacter un frigoriste si besoin.

Matériel nécessaire

• Tournevis plat
• Nettoyant pour évaporateur
• Aspirateur
• Compresseur + soufflette
• Un pinceau neuf

Cet entretien se déroule en 2 étapes

• Le nettoyage de l’évacuation des condensats
• Le nettoyage de l’évaporateur

Démontage du capot supérieur

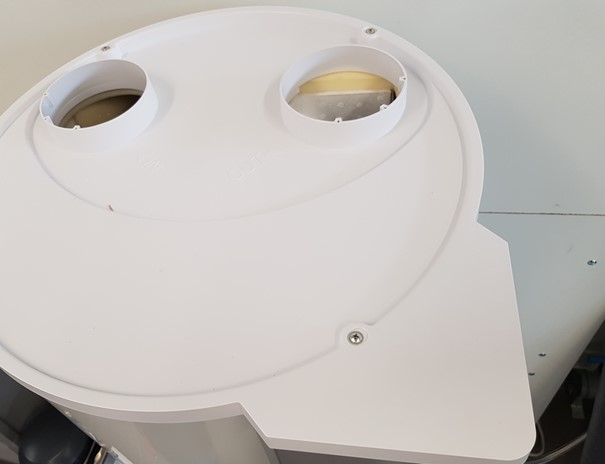

Dévissez les vis cruciformes puis retirez le capot supérieur

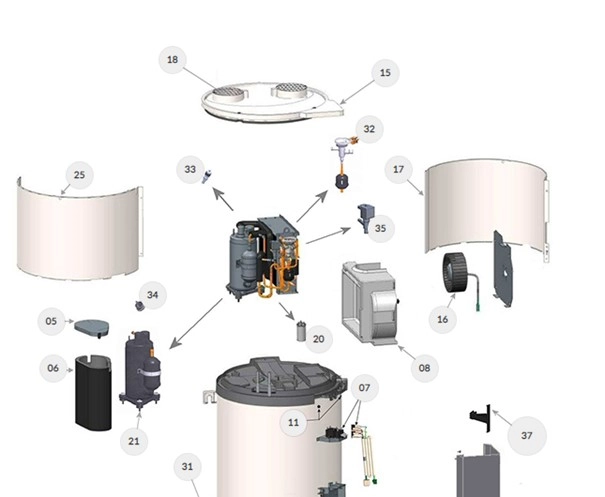

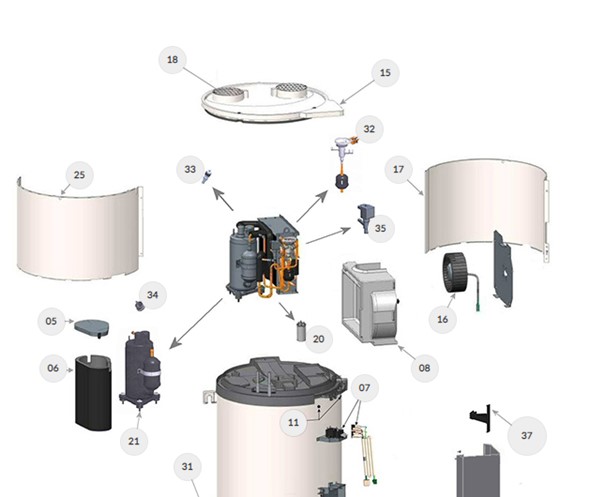

Dévissez les 2 viroles repère 25 et 17 de la vue éclatée puis retirez-les.

Une fois les parties supérieures retirées, vous avez accès à la pompe à chaleur.

1^ère étape : nettoyage de l’évacuation des condensats

L’air aspiré par la pompe à chaleur va récupérer l’humidité et l’évacuer sous forme de gouttelettes d’eau appelés « Condensats ». Les condensats tombent dans un bac de récupération puis évacués par un tuyau à l’arrière situé entre la cuve et le bloc thermodynamique.

Pour nettoyer l’évacuation des condensats, il faut accéder au bac sous l’évaporateur composé d’ailettes en métal et à la sortie derrière l’appareil.

Vérifier que le bac de récupération des condensats soit vide. Si ce n’est pas le cas, suivez les étapes suivantes.

Débrancher le tuyau de l’évacuation des condensats

Le nettoyage du tube des condensats, peut s’effectuer de manières suivantes :

• Soit en soufflant l’intérieur du tube avec une soufflette et un compresseur.
• Soit en insérant un petit morceau de tissu attaché à quelque chose de rigide.
• Soit en insérant un petit goupillon.

Une fois le nettoyage achevé, rebranchez le tuyau d’évacuation, mettez l’autre extrémité dans un seau, faites couler de l’eau dans le bac des condensats et voir si la quantité versée est récupérée à la sortie.

Renouveler l’opération si besoin.

2^ème étape : nettoyage de l'évaporateur

L’évaporateur est composé d’un ensemble de lames en métal dans lesquelles va passer l’air plus ou moins chargé en poussières*. Un évaporateur poussiéreux diminue les performances de la pompe à chaleur.

Le nettoyage de l’évaporateur peut s’effectuer de la façon suivante. Attention, les ailettes sont coupantes et à ne pas les détériorer :

• Soit en soufflant l’évaporateur avec une soufflette et un compresseur.
• Soit en passant l’aspirateur sur les ailettes avec une brosse souple ou un pinceau sec.
• Soit en pulvérisant un nettoyant pour évaporateur.

L’entretien de la cuve se déroule comme pour un ballon d’eau chaude électrique. La FAQ suivante vous explique comment le réaliser si vous avez les connaissances techniques : comment entretenir un chauffe-eau électrique.

*Si votre ballon d’eau chaude  Aéromax  aspire de l’air chargé en poussières, l’entretien peut être réalisé tous les 6 mois.

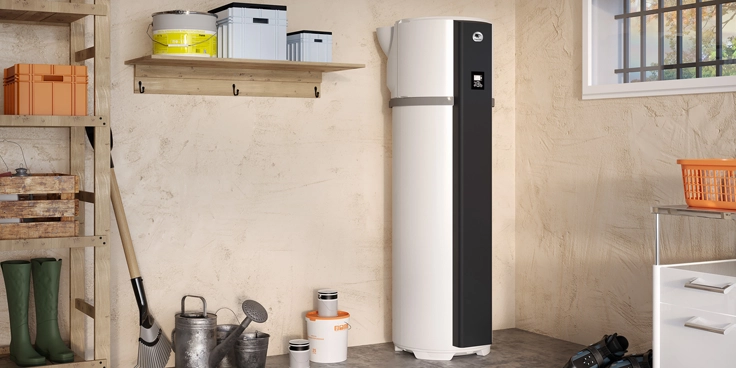

Entretenir son chauffe-eau thermodynamique  Aéromax  5 STABLE Thermor (200 litres et 250 litres)

Avant toute manipulation sur votre chauffe-eau Thermodynamique, il est primordial de couper l’alimentation de votre appareil sur votre tableau électrique et de vérifier l’absence de tension.

Veuillez noter que le tutoriel ci-dessous comporte certaines opérations qui peuvent nécessiter les compétences d'un professionnel c'est pourquoi nous vous suggérons de contacter un frigoriste si besoin.

Matériel nécessaire

• Tournevis plat
• Nettoyant pour évaporateur
• Aspirateur
• Compresseur + soufflette
• Un pinceau neuf

Cet entretien se déroule en 2 étapes

• Le nettoyage de l’évacuation des condensats
• Le nettoyage de l’évaporateur

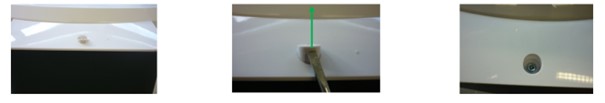

Démontage de la façade

• Faites tourner le cache de fermeture d’un ½ tours à l’aide du tournevis cruciforme.
• Retirez le cache à l’aide du tournevis plat.
• Dévissez la vis.

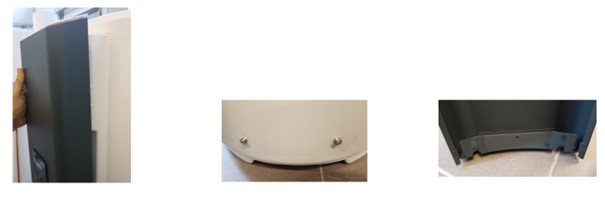

Tirez ensuite la façade doucement vers vous et soulever légèrement vers le haut pour les retirer des verrouillages du bas.

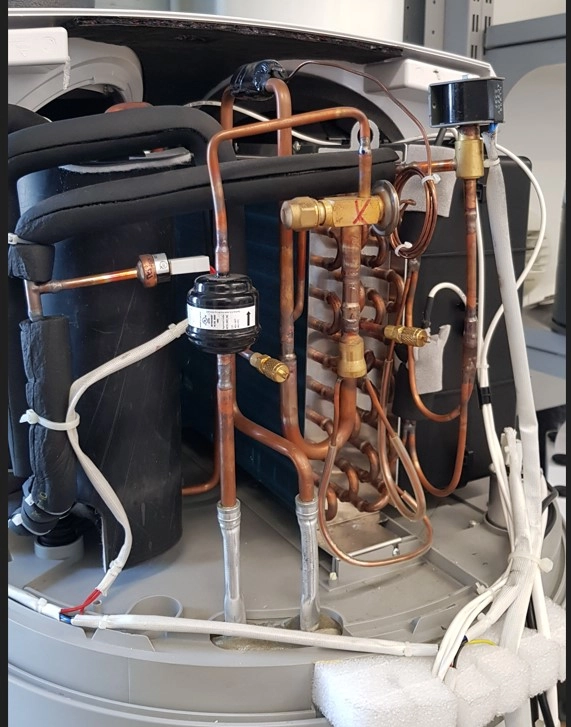

Une fois les parties supérieures retirées, vous avez accès à la pompe à chaleur. Elle peut être différente de l’image ci-dessous.

1^ère étape : nettoyage de l’évacuation des condensats

L’air aspiré par la pompe à chaleur va récupérer l’humidité et l’évacuer sous forme de gouttelettes d’eau appelés « Condensats ». Les condensats tombent dans un bac de récupération puis évacués par un tuyau à l’arrière situé entre la cuve et le bloc thermodynamique.

Pour nettoyer l’évacuation des condensats, il faut accéder au bac sous l’évaporateur composé d’ailettes en métal et à la sortie derrière l’appareil.

Vérifier que le bac de récupération des condensats soit vide. Si ce n’est pas le cas, suivez les étapes suivantes.

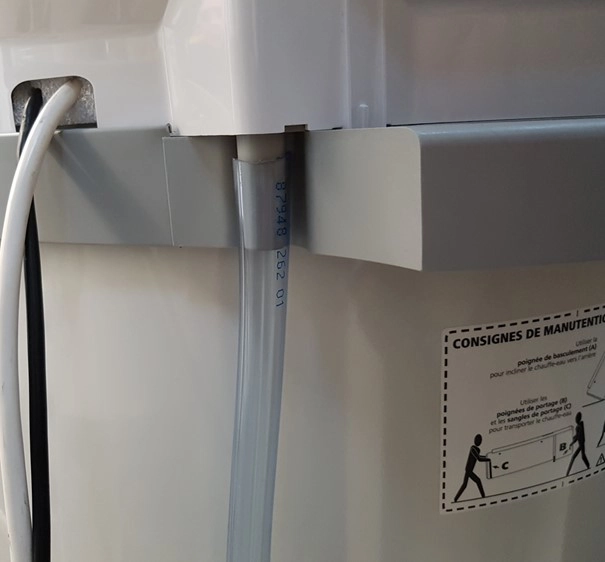

Débrancher le tuyau de l’évacuation des condensats

Le nettoyage du tube des condensats, peut s’effectuer de manières suivantes :

• Soit en soufflant l’intérieur du tube avec une soufflette et un compresseur.
• Soit en insérant un petit morceau de tissu attaché à quelque chose de rigide.
• Soit en insérant un petit goupillon.

Une fois le nettoyage achevé, rebranchez le tuyau d’évacuation, mettez l’autre extrémité dans un seau, faites couler de l’eau dans le bac des condensats et voir si la quantité versée est récupérée à la sortie.

Renouveler l’opération si besoin.

2^ème étape : nettoyage de l'évaporateur

L’évaporateur est composé d’un ensemble de lames en métal dans lesquelles va passer l’air plus ou moins chargé en poussières*. Un évaporateur poussiéreux diminue les performances de la pompe à chaleur.

Le nettoyage de l’évaporateur peut s’effectuer de la façon suivante. Attention, les ailettes sont coupantes et à ne pas les détériorer :

• Soit en soufflant l’évaporateur avec une soufflette et un compresseur.
• Soit en passant l’aspirateur sur les ailettes avec une brosse souple ou un pinceau sec.
• Soit en pulvérisant un nettoyant pour évaporateur.

L’entretien de la cuve se déroule comme pour un ballon d’eau chaude électrique. La FAQ suivante vous explique comment le réaliser si vous avez les connaissances techniques : comment entretenir un chauffe-eau électrique.

*Si votre ballon d’eau chaude  Aéromax  aspire de l’air chargé en poussières, l’entretien peut être réalisé tous les 6 mois.
